一、项目背景
随着科技的发展和人们对舒适生活环境的追求,在建筑环境中引入智能化控制系统成为趋势。本方案旨在通过整合电动卷帘、电动开窗器、DALI 灯光模块以及智能中控屏,实现对建筑室内环境的智能化、一体化控制,提升空间的舒适度、节能效果以及使用便捷性,适用于办公室、智能家居、商业展示等场所。
二、系统目标
- 便捷控制 :通过智能中控屏,用户能够集中、直观地控制电动卷帘的升降、电动开窗器的开关以及 DALI 灯光模块的亮度调节和开关,实现一键操作多种设备,提高使用便捷性。
- 智能联动 :根据室内外环境参数(如光照强度、温度等)以及预先设定的场景模式,系统能够自动控制各设备的运行,实现智能联动,为用户提供较高的舒适度。
- 节能高效 :合理调节灯光亮度、控制卷帘和开窗器的开启与关闭,充分利用自然光和自然通风,降低能源消耗,达到节能效果。
三、系统组成及功能
(一)电动卷帘
- 功能

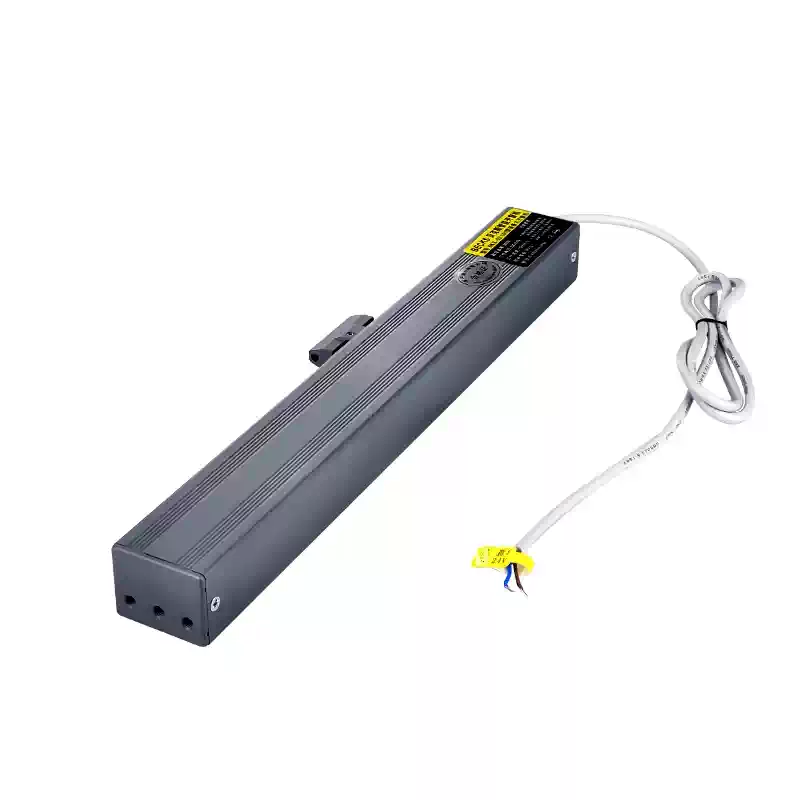

(二)电动开窗器
1 .功能
* 能够远程控制窗户的开启和关闭。
* 可与室内空气质量传感器、温湿度传感器联动。当室内空气质量不佳(如二氧化碳浓度过高、空气质量指数超标)或室内温度过高时,自动开启窗户进行通风换气,引入新鲜空气;在特定温度条件下,也可实现自动开窗降温,调节室内气候,并且可以根据风速、降雨等外部环境因素自动关闭窗户,防止雨水侵入。

(三)DALI 灯光模块
- 功能
- 支持对灯光的亮度进行精细调节,范围通常在 0% - 100% 之间无级调光,满足不同场景下的照度需求,如会议模式、办公模式、休闲模式等。
- 可对不同区域的灯光进行分组控制,实现灵活多样的照明场景切换。例如,在办公室中,可将工作区灯光设为一组,过道灯光设为另一组,方便统一管理。
- 能够根据室内的自然光照变化自动调节灯光亮度,保持室内整体照度的稳定舒适,同时实现节能。

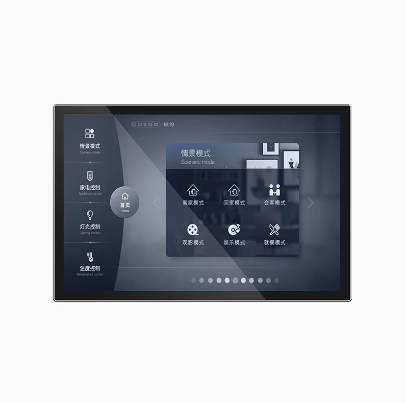

(四)智能中控屏
- 功能
- 作为整个系统的控制中心和人机交互界面,用户可以通过触摸操作在中控屏上实时查看各设备的运行状态,如电动卷帘的位置、窗户的开合程度、灯光的亮度等。
- 提供多种控制方式,包括手动控制(单个设备的开启、关闭、调节等操作)和自动模式切换(选择预设的场景模式,系统自动执行相应的设备控制策略)。
- 可显示室内外环境参数(如光照强度、温度、湿度、空气质量等),为用户直观呈现环境信息,并且能够根据这些参数的变化自动提示或执行相应的控制策略。
- 支持系统设置和参数配置,如设备的联动逻辑、场景模式的编辑、传感器的阈值设定等,方便用户根据实际需求个性化定制系统功能。

四、系统控制逻辑与场景模式
(一)场景模式设置
- 办公模式
- 会议模式
- 休闲模式
- 节能模式
(二)自动控制逻辑
- 光照控制逻辑
- 温度与空气质量控制逻辑
五、系统安装与调试
(一)设备安装
- 电动卷帘安装
- 电动开窗器安装
- DALI 灯光模块安装
- 将 DALI 灯光模块安装在灯具内部或靠近灯具的位置,确保模块与灯具的电气连接正确、可靠,不影响灯具的正常发光和散热。
- 对于需要分组控制的灯光区域,按照预设的分组方案将相应灯具的 DALI 线连接至同一组控制线路,并在控制系统中进行分组配置。
- 将所有 DALI 灯光模块的电源线连接至电源,并确保整个灯光系统的供电稳定、安全。
- 智能中控屏安装
- 根据使用场景和用户的操作习惯,将智能中控屏安装在方便操作和观察的位置,如办公室的墙面、智能家居的入口处或控制面板附近等。安装高度一般以人体站立时眼睛平视屏幕中心为宜,便于用户查看信息和进行操作。
- 中控屏通过通信线路(如 RS - 485、以太网等)与控制系统主机连接,确保数据传输的稳定性和实时性。同时,为中控屏提供稳定的电源供应,并安装必要的固定支架或嵌入式安装结构,保证中控屏的安装牢固,防止因碰撞或晃动导致损坏。
(二)系统调试
- 单设备调试
- 对每个电动卷帘进行单独调试,通过控制系统发送升降指令,检查卷帘的动作是否顺畅、到位,有无卡顿、异常声响等情况;同时测试卷帘在不同高度位置的稳定性,确保其能够在任意位置稳定停留,并且升降速度均匀、可控。
- 调试电动开窗器时,分别发送开启和关闭指令,观察窗户的开合动作是否顺畅,开窗器是否能够准确地将窗户打开或关闭至设定的角度或位置;检查开窗器在运行过程中的动力是否充足,有无打滑、抖动等现象,并测试其在遇到障碍物时的自动停止或反转功能是否正常工作。
- 对于 DALI 灯光模块,通过控制系统对每盏灯具进行单独的亮度调节测试,从 0% 亮度逐渐调至 100% 亮度,检查灯光亮度变化是否平滑、均匀,有闪烁无、颜色偏差等问题;同时测试灯光模块的开关功能,确保灯具能够正常点亮和熄灭,并且响应速度快。
- 在智能中控屏上进行界面显示和操作功能的调试,检查各设备状态信息是否能够准确、实时地显示在屏幕上,包括设备的在线状态、运行状态(如卷帘高度、窗户开合角度、灯光亮度等);测试中控屏上各种控制按钮和操作指令是否能够正确地发送至控制系统,并触发相应的设备动作;同时对中控屏的触摸灵敏度、显示色彩、分辨率等进行调整和优化,确保用户操作体验良好。
- 联动调试
- 按照预设的场景模式,依次触发办公模式、会议模式、休闲模式和节能模式,观察各设备在系统指令下的联动动作是否符合场景设定的要求。例如,在办公模式下,检查电动卷帘是否自动升起至合适高度,电动开窗器是否根据室内环境参数正确地开窗或关窗,DALI 灯光模块是否调节至相应的亮度水平;在不同场景模式之间切换时,确保设备的转换动作流畅、协调,无冲突或延迟现象。
- 对自动控制逻辑进行调试,模拟各种环境参数的变化(如光照强度、温度、空气质量等),观察系统是否能够根据设定的逻辑自动控制各设备的运行。例如,使用光照传感器模拟器或实际遮挡光源等方式,改变室内光照强度,查看系统是否能够自动调节电动卷帘的高度和 DALI 灯光模块的亮度;通过调整温度传感器和空气质量传感器的数值,测试电动开窗器的自动开合功能以及与空调等设备的联动效果是否正常。
- 在联动调试过程中,密切观察各设备之间的通信是否正常,有无数据传输错误或丢失导致的设备控制失误;同时根据实际调试情况,对系统参数进行微调和优化,确保整个系统的联动性能达到最佳状态。
兛、系统维护与管理
- 定期巡检
- 安排专业人员定期对系统进行全面巡检,每周至少巡查一次设备的外观和运行状态,检查电动卷帘的表面是否有损坏、变形,运行时是否有异常声响;电动开窗器的外观是否完好,开窗器与窗户的连接部位是否松动,开合动作是否灵活;查看 DALI 灯光模块是否有损坏的灯具,灯光颜色是否正常;检查智能中控屏的屏幕是否有划痕、触摸是否灵敏,界面显示是否正常。
- 每月对系统的电气连接部分进行检查,包括电源线、控制线、通信线等的连接是否牢固,有无松动、虚接、破损等情况,及时发现并处理线路问题,确保系统的供电和通信稳定可靠。
- 每季度对传感器(光照传感器、温度传感器、空气质量传感器等)进行校准和清洁,保证传感器能够准确地采集环境参数,为系统的自动控制提供可靠的数据支持;同时对电动卷帘和电动开窗器的机械传动部位进行润滑和保养,延长设备的使用寿命。
- 设备维修与更换
- 当巡检或用户使用过程中发现设备出现故障时,及时记录故障现象和设备信息,并安排维修人员进行维修。对于简单的故障,如线路松动、传感器误差等,现场进行修复;对于复杂的设备故障,如电动卷帘电机损坏、DALI 灯光模块内部故障等,及时联系设备供应商提供技术支持或更换损坏的部件。
- 更换设备或部件时,确保新设备的型号、规格与原系统兼容,并且按照正确的安装方法和调试流程进行安装和调试,保证新设备能够正常融入系统运行;同时对更换下来的故障设备进行维修记录和报废处理,建立设备维修档案,便于后续的设备管理和质量追溯。
- 软件更新与优化
- 关注系统控制软件和智能中控屏软件的更新动态,定期对软件进行升级更新,以获取更完善的控制功能、优化的界面操作体验以及更高的系统运行稳定性;在软件更新前,备份系统的重要数据(如设备配置参数、场景模式设置等),避免数据丢失。
- 根据用户的实际使用反馈和系统运行情况,对系统控制逻辑、场景模式、参数设置等进行优化调整,不断改进系统的性能和用户体验;例如,根据用户的使用习惯调整场景模式的切换方式,优化设备联动策略以更好地适应不同环境条件下的需求等。
- 用户培训
- 为使用该系统的用户(如建筑管理人员、办公室工作人员等)提供系统的操作培训,详细介绍智能中控屏的各项功能、操作方法、场景模式的使用以及常见问题的处理方法,使用户能够熟练地操作和使用系统,充分发挥系统的智能化优势。
- 定期组织用户培训回访和交流活动,了解用户在使用过程中遇到的问题和需求,收集用户对系统功能改进的意见和建议,进一步完善用户培训资料和内容,提高用户的操作技能和满意度。
- 舒适性提升
- 节能效益
- 合理利用自然光和自然通风,减少人工照明和空调等设备的使用时间;DALI 灯光模块的精细调光功能能够避免能源浪费;电动开窗器的智能通风策略也能降低室内空调能耗。预计系统投入使用后,可实现建筑能耗降低 [X]% 左右,具有显著的节能经济效益,并且符合绿色环保理念,有助于减少碳排放。
- 管理便捷性
- 智能中控屏的集中控制功能使得管理人员能够轻松管理整个建筑的环境设备,减少了人工巡检和操作设备的工作量,提高了管理效率;同时,系统的自动化运行减少了人为干预,降低了因操作失误导致设备损坏或能源浪费的风险,便于对建筑环境进行长期稳定的有效管理。
